主要特點
? 可檢測介質的溫度與壓力，并進行自動補償和天然氣壓縮因子自動修正，直接檢測氣體的標況體積流量。
? 無機械轉動部件，不易腐蝕，可靠度高、穩定性好，長期工作無需維護。
? 采用微功耗設計，整機功耗在1W以內，既能用內電池長期供電運行，又可由外電源供電運行。
? 采用獨特的四片壓電陶瓷貼片壓電傳感器技術和電路處理技術，有效地抑制因管道振動對儀表帶來的影響，使計量更為準確可靠。
? 具備多種補償方式可供用戶選擇：溫度和壓力自動檢測補償、同時基準狀態的壓力值和溫度值可由用戶設定，滿足了不同領域的需要。
? 按流量頻率信號，可將儀表系數分十段自動進行線性修正，可根據用戶需要提高儀表的計量精度。
? 具備啟停記錄、日記錄、定時間間隔記錄三種記錄可選擇。
? 流量計表頭可 180°旋轉，安裝使用簡單方便。
主要技術指標
1 公稱口徑
滿管式：DN（15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400）
2 準確度（±%）
液體 — 優于0.5
氣體 — 優于1.0
3 起測流速（m/s）
液體 0.3m/s以上
氣體 1.0 m/s以上
蒸汽 0.5m/s以上
4 連接方式
法蘭連接型：國標GB 用于國標管道（GB/T9124.1-2019）
DIN標準 用于歐洲進口設備配套管道或DIN標準管道（HG/T20592-2009，尺寸同國標）
ANSI標準 用于美國進口設備配套管道或ANSI標準管道（ANSI B16.5；HG/T20615-2009）
5 公稱壓力
PN 1.0MPa，1.6MPa，2.5MPa，4.0MPa、PN63以上需要定制。
ANSI 150lbs、300lbs、900lbs以上需要定制。
6 本體，旋渦發生體，檢測探頭材料
304 用于常規低腐蝕介質 （標準供貨）
316 用于常規腐蝕介質
316L 用于食品等介質
哈氏合金 用于高腐蝕性介質
鈦合金 用于高腐蝕性介質
7 適用介質
氣體：空氣、氧氣、氮氣、天然氣、液化氣、氨氣等各種氣體
液體：水、輕油、液化石油、酸液、堿液等各種化工液體
蒸汽：飽和蒸汽和過熱蒸汽
8 介質溫度（℃）
（-180~250）℃ 用于普通低溫及常溫介質
（-40~400）℃ 用于液體、氣體、飽和蒸汽和過熱蒸汽
9 輸出信號
SA80T 標準電流信號：與瞬時流量成線性比例的（4-20）mA標準電流信號（二線制）；可定制無線傳輸信號。
帶現場顯示，同時顯示瞬時流量、累積流量，溫壓一體型還可顯示介質的溫度和壓力。
10 通訊協議
HART協議、 RS485 、FF協議
11 供電電源
SA80T 流量變送器，DC18~26V，本安型DC20~26V，可同時支持 24VDC 和 3.6V 鋰電池供電。
12電氣接口
M20×1.5,1/2”NPT
13防爆標志
本安型 ExiaⅡCT4-T6 Ga；ExiaD 20 T135℃
隔爆型 Exd ⅡCT6 Gb; ExtD A21IP66 T80℃
14防護等級
IP65 用于室內外安裝（塵密，噴水）
IP67 短時間浸水
IP68 適用于連續浸水場合安裝
15環境條件
環境溫度 （-40~+70）℃
相對濕度 （5~90）%
大氣壓力 （86~106）KPa
流量計選型
SA80T旋進旋渦流量變送器
輸出信號為標準4—20mA電流信號，與計算機或控制系統組成流量測量系統，適用于各種管道計量現場。
SA80T-TP旋進旋渦流量變送器
是一種新型旋進旋渦流量計，適用于各種計量、控制場合。它將旋進流量傳感器、溫度傳感器（Pt100/Pt1000）、溫度變送器及壓力傳感器（變送器）集中裝于流量計本體上，被測介質的工況體積流量信號、溫度信號以及壓力信號同時輸入到信號轉換處理器，進行流量補償計算并顯示出來，輸出信號為補償后的瞬時流量信號（4-20）mA。

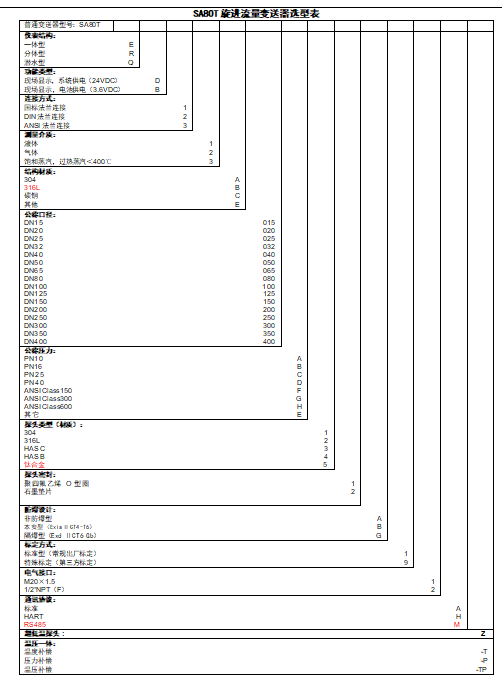

選型表說明
（1）旋進流量計標識：
SA80T
（2）儀表結構：
E 一體型 — 傳感器信號處理電路部件與表體結合成一個整體。
適用于絕大多數應用場合。結構簡單合理，價格較低。
R 分體型 — 傳感器信號處理電路部件與表體分離，可離開管道，分離距離為10米。
適用以下場合：
1）管內介質溫度高（≥220℃）；
2）環境溫度高、濕度高；
3）儀表安裝位置為高空，將分離部件安裝在便于調試、觀察讀數的位置。
Q 潛水型 — 分體型的另一種形式。
適用于易被水浸沒的工藝現場。
（3）功能類型：
SA80T旋進流量變送器：
D 當?shù)仫@示，系統供電 — 表頭液晶顯示瞬時流量和累計流量，系統供電（24VDC）；
B 當?shù)仫@示，電池供電 — 表頭液晶顯示瞬時流量和累計流量，電池供電（3.6VDC）。
（4）測量介質：
1 液體 — 冷水、熱水、各種油品、液化石油氣、各種化工液體（高粘度的油類需加熱，使黏度降低）。
2 氣體 — 壓縮空氣、氧氣、天然氣、石油氣以及各種化工氣體。
3 飽和、過熱蒸汽≤400℃ — 飽和蒸汽和溫度低于400℃的過熱蒸汽（允許短時超過400℃）。
（5）結構材質：
A 304 — 適用于絕大多數介質。為標準供貨，價格低，供貨期短。
B 316L — 用于腐蝕性較強的介質及食品工業。
C 碳鋼（Q235B） — 用于含水氯氣。
E 其他 — 根據介質特殊要求確定（協議供貨），通常可選哈氏C合金，用于高腐蝕性介質。價格高，供貨期長。
（6）公稱壓力：
A PN10 — 國標1.0Mpa。
B PN16 — 國標1.6Mpa。
C PN25 — 國標2.5Mpa。
D PN40 — 國標4.0Mpa。
F ANSI 150lbs — 相當于2.0Mpa。
G ANSI 300lbs — 相當于5.0Mpa。
E 其他 — 特殊供貨，PN≤30Mpa，供貨期8周。
（7）探頭密封：
1 聚四氟乙烯O型圈 — 適用于絕大多數常溫介質
2 石墨墊片 — 適用于低溫及高溫介質
（8）標定方式：
1 標準型 — 常規出廠檢定，用本公司經中國計量科學研究院認證的氣體標準裝置標定。
2 特殊標定 — 根據用戶特殊要求標定（需收附加標定費）。
（9）溫壓一體：
T 溫度補償 — 測溫鉑電阻（PT100/1000）裝于儀表本體上，轉換器顯示被測介質的溫度，并進行溫度補償計算，顯示、輸出補償后的瞬時流量。適用于飽和蒸汽的測量。
P 壓力補償 — 測壓傳感器（變送器）裝于儀表本體上，轉換器顯示被測介質的壓力，并進行壓力補償計算，顯示、輸出補償后的瞬時流量。適用于飽和蒸汽的測量。
TP 溫壓補償 —測溫鉑電阻（PT100/1000）及測壓傳感器（變送器）裝于儀表本體上，轉換器顯示被測介質的溫度和壓力，并進行溫壓補償計算，顯示、輸出補償后的瞬時流量。適用于氣體、過熱蒸汽的測量。
儀表口徑的確定
1、測量氣體流量計口徑的確定

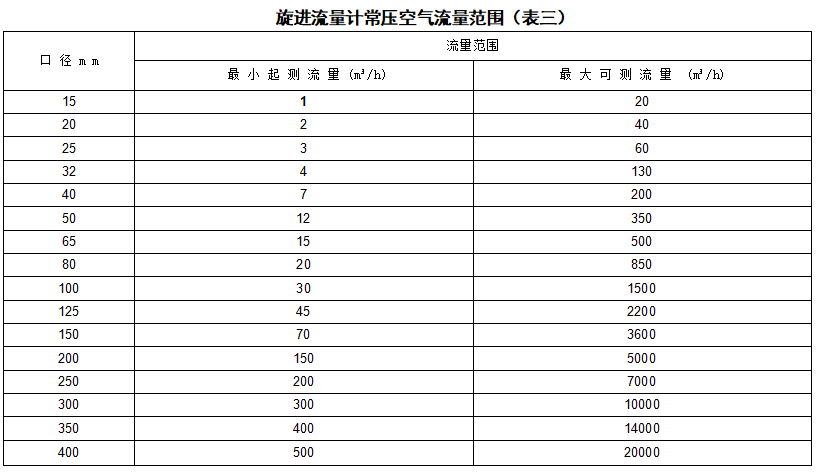

上表是指空氣在常溫常壓狀態下（t0=20℃，P0=0.1013Mpa，ρ0=1.205kg/m3，v0=15×10-6m2/s）的流量范圍
旋進流量計的上限流量一般不受介質壓力和溫度的影響，確定流量范圍實際上是確定實際可用的下限流量。其下限流量取決于介質的工況密度和運動黏度。
